การกำหนดมาตรฐานการหล่อแบบแม่พิมพ์ขี้ผึ้งหายสำหรับเครื่องจักรที่มีความสำคัญสูงตามมาตรฐาน API

การเลือกกระบวนการหล่อที่ถูกต้องสำหรับการใช้งานที่เหมาะสม
ที่ PSS Group การเลือกกระบวนการหล่อไม่ได้พิจารณาเพียงแค่ต้นทุนการผลิตเท่านั้น สำหรับอุปกรณ์หมุน (Rotating Equipment) ในระบบเครื่องจักรที่มีความสำคัญสูง กระบวนการหล่อส่งผลโดยตรงต่อประสิทธิภาพทางไฮดรอลิก พฤติกรรมการสั่นสะเทือน ความเสถียรของขนาด และความน่าเชื่อถือในการใช้งานระยะยาวของอุปกรณ์ สิ่งนี้มีความสำคัญอย่างยิ่งในการใช้งานระบบกระบวนการตามมาตรฐาน API ซึ่งอุปกรณ์ต้องทำงานภายใต้แรงดันสูง อุณหภูมิสูง และสภาวะการทำงานที่หนักหน่วง

ด้วยเหตุผลนี้ PSS จึงกำหนดมาตรฐานการใช้การหล่อแบบแม่พิมพ์ขี้ผึ้งหายที่มีความแม่นยำสูง (Precision Investment Casting หรือ Lost Wax Casting) สำหรับชิ้นส่วนที่นำไปใช้งานในระบบเครื่องจักรที่มีความสำคัญสูงตามมาตรฐาน API และการใช้งานที่มีแรงดันสูง

แนวทางทางวิศวกรรมของเราพิจารณาปัจจัยต่างๆ ดังนี้:

• ความสำคัญของการใช้งาน (Service Criticality)

• ระดับแรงดันใช้งานของเครื่องจักร (Pressure Class

• ข้อกำหนดด้านประสิทธิภาพทางไฮดรอลิก (Hydraulic Performance Requirements)

• ความคาดหวังด้านความน่าเชื่อถือ (Reliability Expectations)

• ความสมบูรณ์และความพร้อมใช้งานของอุปกรณ์ในระยะยาว (Long-term Equipment Integrity)

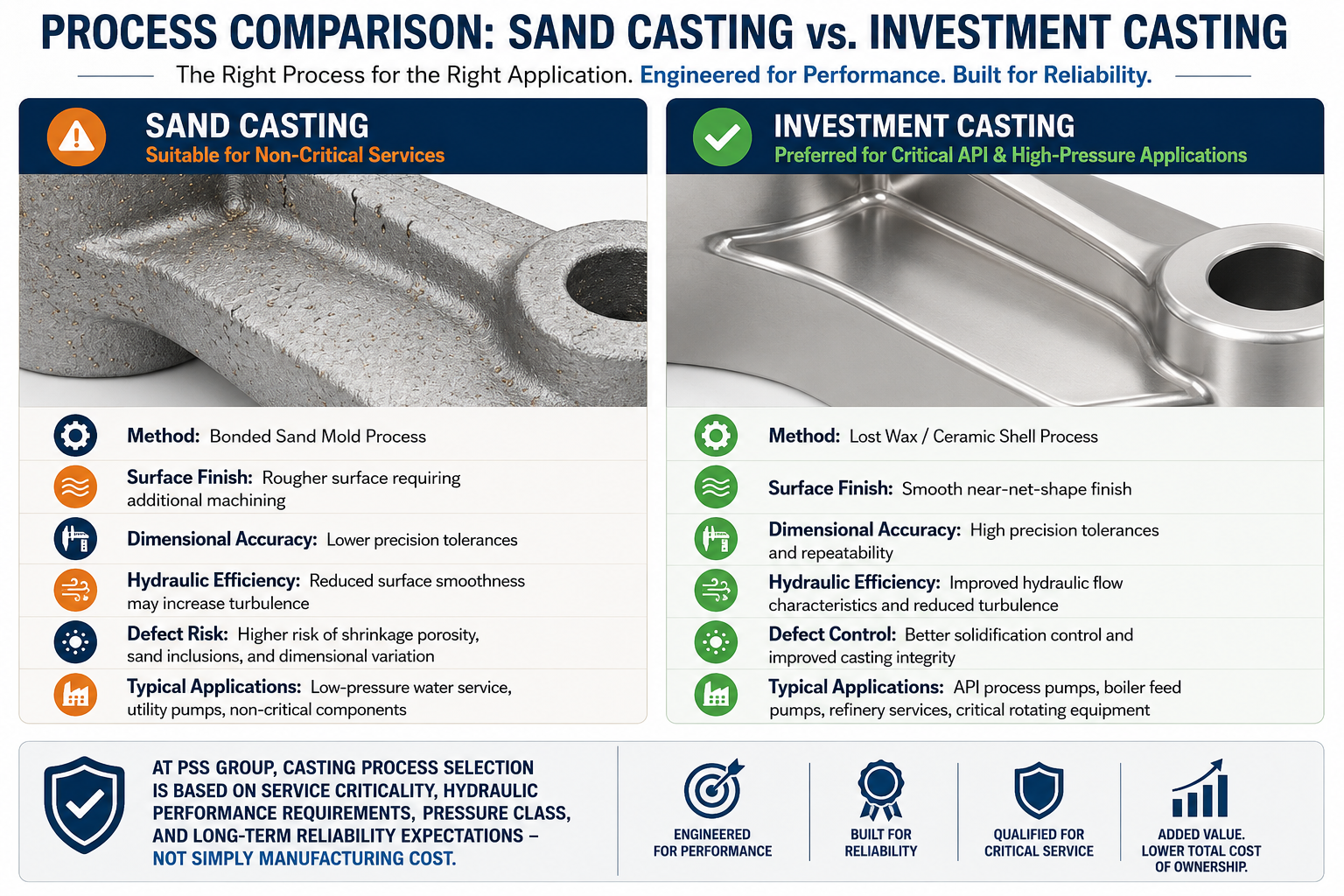

การเปรียบเทียบระหว่างการหล่อแบบแม่พิมพ์ทราย และการหล่อแบบแม่พิมพ์ขี้ผึ้งหาย

การหล่อแบบแม่พิมพ์ทราย

เหมาะสำหรับใช้งานในระบบที่ไม่ใช่ระบบเครื่องจักรที่มีความสำคัญสูง

การหล่อแบบแม่พิมพ์ทรายยังคงเป็นวิธีการผลิตที่ใช้กันอย่างแพร่หลายในอุตสาหกรรม และยังเหมาะสมสำหรับระบบแรงดันต่ำ รวมถึงงานที่ไม่ใช่ระบบเครื่องจักรที่มีความสำคัญสูง เช่น ปั๊มน้ำทั่วไป (Utility Water Pumps) การใช้งานในอุตสาหกรรมทั่วไป และชิ้นส่วนหล่อขนาดใหญ่ที่ไม่ได้ต้องการความแม่นยำสูงมาก

อย่างไรก็ตาม เมื่อเปรียบเทียบกับการหล่อแบบแม่พิมพ์ขี้ผึ้งหาย การหล่อแบบแม่พิมพ์ทรายมักให้ผิวงานที่หยาบกว่าและมีความคลาดเคลื่อนของขนาดมากกว่า ซึ่งส่งผลให้ต้องมีการเจียรหรือกลึงแต่งเพิ่มเติม (Machining) และมีโอกาสเกิดข้อบกพร่องของงานหล่อสูงกว่า เช่น รูพรุนจากการหดตัว (Shrinkage Porosity) หรือการปนเปื้อนของทรายในชิ้นงาน (Sand Inclusions)

ส่งผลโดยตรงต่อ:

• ประสิทธิภาพทางไฮดรอลิก

• พฤติกรรมการสั่นสะเทือน

• ความน่าเชื่อถือของชุดซีล

• ประสิทธิภาพการทำงานระยะยาวของอุปกรณ์

การหล่อแบบแม่พิมพ์ขี้ผึ้งหาย

ตัวเลือกที่เหมาะสมสำหรับงานวิกฤตตามมาตรฐาน API และงานแรงดันสูง

สำหรับงานวิกฤตตามมาตรฐาน API และการใช้งานที่มีแรงดันสูง PSS สนับสนุนการใช้การหล่อแบบแม่พิมพ์ขี้ผึ้งหายที่มีความแม่นยำสูง เนื่องจากกระบวนการนี้สามารถควบคุมรูปทรง ความถูกต้องของขนาด และคุณภาพโดยรวมของงานหล่อได้อย่างดีเยี่ยม

กระบวนการนี้ใช้แม่พิมพ์เปลือกเซรามิก (Ceramic Shell Molds) และการควบคุมการแข็งตัวของโลหะ (Controlled Solidification) เพื่อผลิตชิ้นส่วนที่มีรูปทรงใกล้เคียงชิ้นงานสำเร็จรูป (Near-net-shape Components) พร้อมผิวทางไฮดรอลิกที่เรียบเนียน และมีความสม่ำเสมอของขนาดสูง ซึ่งเป็นปัจจัยสำคัญในอุปกรณ์หมุน เพราะแม้ความคลาดเคลื่อนเพียงเล็กน้อยก็อาจส่งผลต่อประสิทธิภาพทางไฮดรอลิกและความน่าเชื่อถือของอุปกรณ์ได้

ข้อดีหลัก ได้แก่:

• ความถูกต้องของขนาดที่เหนือกว่า

• ผิวงานที่เรียบเนียนกว่า

• ความสม่ำเสมอของรูปทรงทางไฮดรอลิกที่ดีกว่า

• ลดการไหลปั่นป่วน (Turbulence)

• ความสามารถในการผลิตซ้ำได้อย่างแม่นยำ

• ลดโอกาสการเกิดข้อบกพร่องในชิ้นงาน

• ความสมบูรณ์ของเนื้อชิ้นงานหล่อที่ดีกว่า

ชิ้นส่วนไฮดรอลิกที่เหมาะกับกระบวนการนี้ ได้แก่:

• ใบพัดปั๊ม (Pump Impellers)

• ดิฟฟิวเซอร์ (Diffusers)

• ชุด Bowl Assembly

• ชิ้นส่วนรองรับการสึกหรอ (Wear Components)

• ช่องทางการไหลของของไหลที่ทำจากสเตนเลส (Stainless Steel Flow Passages)

ทำไมสิ่งนี้จึงมีความสำคัญในอุปกรณ์หมุน

ในปั๊มและอุปกรณ์หมุน คุณภาพของงานหล่อส่งผลโดยตรงต่อประสิทธิภาพและความน่าเชื่อถือของเครื่องจักร ทั้งผิวงาน ความถูกต้องของขนาด ความสมบูรณ์ของชิ้นงานหล่อ และรูปทรงทางไฮดรอลิก ล้วนมีส่วนช่วยให้ปั๊มทำงานได้อย่างมีประสิทธิภาพและมีเสถียรภาพระหว่างการใช้งาน

งานหล่อที่มีคุณภาพต่ำอาจก่อให้เกิด:

• การไหลปั่นป่วนที่เพิ่มขึ้น

• การสั่นสะเทือนที่สูงขึ้น

• ความเสียหายก่อนเวลาอันควรของ Mechanical Seal

• อายุการใช้งานของ Bearing ที่สั้นลง

• ต้นทุนการดำเนินงานที่สูงขึ้น

PSS มุ่งเน้นการปรับปรุง:

• ประสิทธิภาพทางไฮดรอลิก

• การใช้พลังงานอย่างมีประสิทธิภาพ

• ลดการสั่นสะเทือนของอุปกรณ์

• ยืดอายุการใช้งานของ Mechanical Seal

• เพิ่มความน่าเชื่อถือของ Bearing

• เพิ่มความพร้อมในการใช้งานของอุปกรณ์

• ลดต้นทุนการดำเนินงานระยะยาว

ที่ PSS Group เราเชื่อว่างานวิกฤตตามมาตรฐาน API และการใช้งานในสภาวะแรงดันสูง สมควรได้รับกระบวนการผลิตที่ให้ความสำคัญกับความน่าเชื่อถือและประสิทธิภาพในระยะยาวเป็นอันดับแรก

ปรัชญาทางวิศวกรรมของ PSS

ที่ PSS Group การเลือกกระบวนการหล่อขึ้นอยู่กับข้อกำหนดทางวิศวกรรม ความสำคัญของกระบวนการ ประสิทธิภาพทางไฮดรอลิก และความคาดหวังด้านความน่าเชื่อถือ ไม่ใช่เพียงการลดต้นทุนการผลิต

แนวทางที่ขับเคลื่อนด้วยวิศวกรรมนี้ เป็นส่วนหนึ่งของความมุ่งมั่นของเราในการส่งมอบโซลูชันด้านอุปกรณ์หมุนที่มีประสิทธิภาพสูง สำหรับการใช้งานในอุตสาหกรรมที่มีความสำคัญสูง

พบกันเร็วๆ นี้

ในจดหมายข่าวทางเทคนิคฉบับถัดไป PSS จะนำเสนอรายละเอียดเกี่ยวกับแผนการตรวจสอบและทดสอบ (Inspection & Test Plan: ITP) สำหรับชิ้นงานหล่อแบบแม่พิมพ์ขี้ผึ้งหายที่ผลิตจากสเตนเลสเกรด CF3M ซึ่งครอบคลุม:

• การทดสอบทางรังสี (Radiographic Testing: RT)

• การทดสอบโดยสารแทรกซึม (Dye Penetrant Testing: PT)

• การควบคุมกระบวนการอบชุบความร้อน (Heat Treatment Control)

• การทดสอบทางกล (Mechanical Testing)

• การตรวจสอบความถูกต้องของขนาด (Dimensional Verification)

• การตรวจสอบย้อนกลับของวัสดุ (Material Traceability)

• การถ่วงสมดุลและการตรวจสอบขั้นสุดท้าย (Balancing and Final Inspection)

มาตรฐานการตรวจสอบเหล่านี้คือหนึ่งในปัจจัยสำคัญที่ทำให้งานหล่อแบบแม่พิมพ์ขี้ผึ้งหายของ PSS มีความน่าเชื่อถือสูงสำหรับงานกระบวนการที่มีความสำคัญสูง
